Laborabzüge im Container – Abzugstechnik, Rückhaltevermögen und DIN EN 14175

Kaum ein Bauteil entscheidet so unmittelbar über die Gesundheit des Laborpersonals wie der Laborabzug. Er erfasst Dämpfe, Gase und Aerosole genau dort, wo sie entstehen, und führt sie kontrolliert ab, bevor sie den Atembereich erreichen. Gleichzeitig ist er der hungrigste Verbraucher im Labor und der Punkt, an dem die gesamte Lüftungsplanung steht oder fällt. Im Laborcontainer, wo Technikfläche knapp und jeder Kubikmeter Abluft teuer ist, verzeiht ein schlecht geplanter Abzug keine Fehler.

Dieser Beitrag ordnet das Thema von Grund auf: Wie ein Abzug überhaupt schützt, was die DIN EN 14175 in ihren sieben Teilen regelt – und was sie bewusst nicht mehr vorgibt –, welche Abzugstypen es gibt, wie sich der enorme Energieverbrauch über VAV-Technik senken lässt und wie die Abluftführung im Container nach DIN 1946-7 sauber gelöst wird. Dazu die klare Trennlinie: Wir liefern den betriebsbereiten Abzug samt Lüftungstechnik – die Gefährdungsbeurteilung und die wiederkehrende Prüfung bleiben Betreiberpflicht.

Faktentabelle: Die Normen der Laborabzugstechnik

Laborabzüge bewegen sich in einem Regelwerk aus Produktnorm, Gefahrstoffrecht, Arbeitsschutz und Raumlufttechnik. Die folgende Übersicht ist die Pflichtlektüre für jede Abzugs- und Lüftungsplanung im Labor.

Wie ein Laborabzug schützt: das Funktionsprinzip

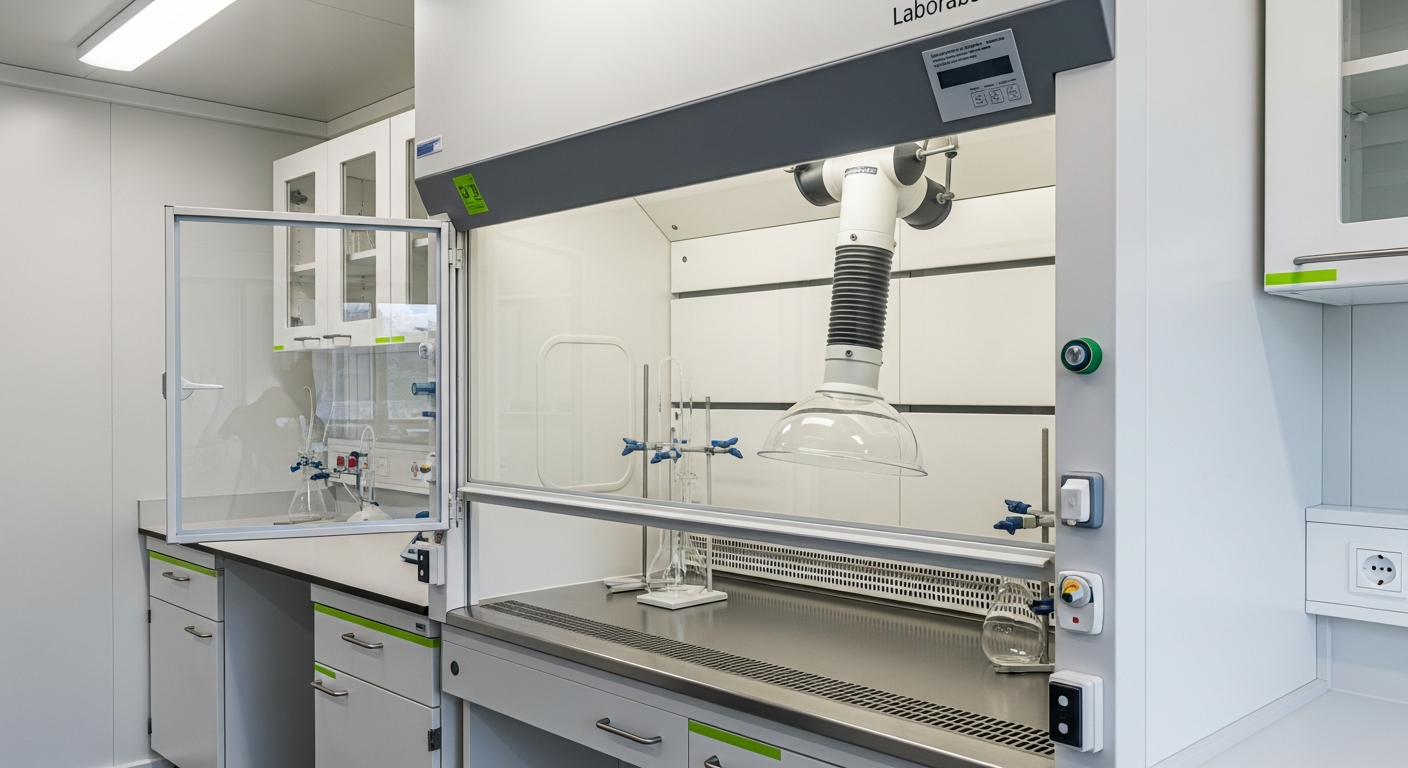

Ein Laborabzug – fachsprachlich auch Digestorium – ist eine halbgeschlossene Arbeitskammer mit beweglichem Frontschieber (der vertikal verfahrbaren Scheibe). Das Schutzprinzip ist einfach und genial zugleich: Über die Frontöffnung strömt Raumluft kontrolliert in die Kammer ein und bildet eine Luftschranke. Diese einströmende Luft nimmt die im Innenraum freigesetzten Dämpfe, Gase und Aerosole mit, transportiert sie nach hinten und oben zum Abluftstutzen und führt sie über den Lüftungskanal ab. Solange die Strömung stimmt und der Frontschieber niedrig steht, gelangt nichts in den Atembereich der davorstehenden Person.

Genau deshalb hängt die Schutzwirkung an zwei Größen, die man nicht verwechseln darf: dem Rückhaltevermögen (kann der Abzug die Stoffe drinnen halten?) und der Einströmgeschwindigkeit bzw. dem Abluftvolumenstrom (wie viel Luft strömt ein und wird abgeführt?). Beim Arbeiten mit flüchtigen, giftigen oder brennbaren Stoffen ist ein normgerechter Abzug nicht optional, sondern vorgeschrieben. Und er wirkt nur, wenn die nachströmende Luft im Raum auch tatsächlich verfügbar ist – ein Abzug ist immer nur so gut wie die Lüftungsanlage hinter ihm.

DIN EN 14175: die sieben Teile und was sie regeln

Die Normenreihe DIN EN 14175 „Abzüge“ ist die europäische Grundlage für Konstruktion, Qualifizierung und Betrieb von Laborabzügen. Sie hat die frühere nationale DIN 12924-1 abgelöst und gliedert sich in sieben Teile, die aufeinander aufbauen:

Der entscheidende Paradigmenwechsel gegenüber der alten DIN 12924: Die DIN EN 14175 enthält keine pauschalen Richtwerte mehr für Rückhaltevermögen oder Abluftvolumenstrom. Stattdessen stellt sie ein prüfungsgestütztes System bereit – von der Baumuster- über die Vor-Ort-Prüfung bis zur wiederkehrenden Kontrolle. Der für den konkreten Einsatzfall notwendige Abluftvolumenstrom wird vom Betreiber im Rahmen seiner Gefährdungsbeurteilung eigenverantwortlich festgelegt. Das verlagert Verantwortung – und macht eine saubere Planung von Beginn an noch wichtiger.

Rückhaltevermögen und die SF₆-Typprüfung nach Teil 3

Das Rückhaltevermögen (Containment) ist die Kerngröße der Abzugssicherheit: die Fähigkeit, luftgetragene Stoffe im Innenraum zu halten. Es wird in der Baumusterprüfung nach DIN EN 14175-3 in einem speziellen Prüfraum ermittelt – mit dem Spürgas Schwefelhexafluorid (SF₆). Das Gas ist ungiftig und damit messtechnisch ideal, aber stark klimaschädlich: Sein Treibhauspotenzial liegt rund 30.000-fach über dem von CO₂. Teil 3 umfasst drei Prüfungen:

Innere Messebene. Hier wird die Rückhaltung direkt an der Arbeitsöffnung gemessen – tritt Spürgas durch die Frontebene aus? Äußere Messebene. Die Messung etwas vor dem Abzug zeigt, was tatsächlich in den Raum gelangt. Robustheitstest. Das ist die anspruchsvollste Prüfung: Zusätzlich zur Spürgasfreisetzung bewegt sich eine genormte Platte (1900 × 400 × 20 mm) mit 1 m/s am Abzug vorbei und simuliert eine zügig vorbeigehende Person. Damit wird geprüft, ob der Abzug seine Dichtheit auch dann hält, wenn die Luftströmung von außen gestört wird. Ein gut konstruierter Abzug zeigt bei innerer und äußerer Messebene praktisch null – erst der Robustheitstest trennt die Spreu vom Weizen.

Einströmgeschwindigkeit: 0,7 m/s, 0,5 m – und warum das nicht dasselbe ist

Hier entstehen die meisten Missverständnisse. Bei Alt-Abzügen nach DIN 12924 (Fassung Januar 1978) galt ein klarer Mindestwert: Die mittlere Einströmgeschwindigkeit muss bei 100 mm geöffnetem Frontschieber mindestens 0,7 m/s betragen. Ein gemessener Wert von nur 0,5 m/s liegt darunter – der Abzug darf dann für Tätigkeiten mit Gefahrstoffen nicht weiterbetrieben werden, bis die Ursache (verstopfte Filter, schwächelnder Ventilator, zu hoher Gegendruck, Leckage) behoben ist. Gemessen wird mit einem thermischen oder Flügelrad-Anemometer.

Bei modernen Abzügen nach DIN EN 14175 gibt es diesen pauschalen Geschwindigkeitswert nicht mehr – maßgeblich ist das in der Typprüfung nachgewiesene Rückhaltevermögen, der Sollwert für den Volumenstrom kommt aus der Gefährdungsbeurteilung und dem Prüfprotokoll. Und jetzt der Klassiker: Die viel zitierten 0,5 m aus der Norm beziehen sich auf die maximale Öffnungshöhe des Frontschiebers (ein – oft alarmierter – Begrenzer nach Teil 2), nicht auf die Einströmgeschwindigkeit. 0,7 m/s ist eine Geschwindigkeit, 0,5 m eine Höhe – wer das verwechselt, plant falsch.

Abzugstypen: vom Tischabzug bis zum Perchlorsäureabzug

„Der Laborabzug“ gibt es nicht – die Bauform richtet sich nach Stoffen, Apparaturen und Arbeitsweise. Die wichtigsten Typen:

Im Containerlabor ist die Typwahl eng mit dem Grundriss verbunden: Ein begehbarer Abzug braucht Höhe und stellt hohe Anforderungen an die Abluftleistung, ein Perchlorsäureabzug braucht eine Spülwasser-Infrastruktur. Wir wählen Typ, Rastermaß und Anzahl passend zur verfügbaren Abluftleistung und zur Aufstellung – damit der Abzug nicht zum Engpass der gesamten Lüftung wird.

Energie: warum ein Abzug ein kleines Kraftwerk verbraucht – und wie VAV hilft

Laborabzüge sind die größten Energieverbraucher im Labor. Ein einzelner Abzug kann bis zum 3,5-Fachen eines durchschnittlichen Einfamilienhauses verbrauchen – nicht durch das Gerät selbst, sondern durch die Luft: Zu- und Abluftventilatoren laufen permanent, und die nachströmende Außenluft muss kontinuierlich konditioniert (geheizt oder gekühlt) werden. Untersuchungen, unter anderem der Harvard University, zeigen die Dimension: Laborflächen belegen etwa ein Fünftel der Gebäudefläche, verbrauchen aber rund die Hälfte der Energie – etwa 44 % davon entfallen auf die Lüftung, maßgeblich getrieben von den Abzügen.

Der wirksamste technische Hebel ist der VAV-Abzug (Variable Air Volume) nach DIN EN 14175-6. Im Gegensatz zum konstant laufenden CAV-Abzug regelt er den Abluftvolumenstrom in Abhängigkeit von der Frontschieberstellung: Wird der Schieber gesenkt, sinkt der Volumenstrom. Bei geschlossenem Frontschieber lässt sich der Volumenstrom um etwa 50 % reduzieren, gegenüber einem CAV-System sind so bis zu 40 % Energieeinsparung möglich – bei gleichzeitig deutlich geringerem Geräuschpegel. Ergänzt wird das durch Wärmerückgewinnung in der zentralen Lüftung. Und die wirksamste Maßnahme kostet gar nichts: den Frontschieber konsequent schließen, sobald nicht am Abzug gearbeitet wird – das schützt nicht nur die Energiebilanz, sondern auch das Rückhaltevermögen.

Im Containerlabor ist dieser Hebel besonders wertvoll: Die Technikfläche ist begrenzt, jede überdimensionierte Luftmenge belastet Ventilatoren, Heizregister und Stromanschluss. Eine VAV-Regelung hält den Container energetisch beherrschbar – und ist oft die Voraussetzung dafür, dass mehrere Abzüge überhaupt mit der verfügbaren Anschlussleistung betrieben werden können. Die Wechselwirkung mit Heizung, Kühlung und Klimakonstanz vertiefen wir im Beitrag zur Klimatisierung und Lüftung im Laborcontainer.

Abluftführung im Container: über Dach, keine Umluft, DIN 1946-7

Was am Abzug erfasst wird, muss sicher nach draußen. Die eiserne Regel: Laborabluft aus Abzügen darf nicht im Umluftbetrieb geführt werden. Eine Rezirkulation in den Raum ist bei Gefahrstoffen unzulässig, weil die Schadstoffkonzentration nicht zuverlässig auf ungefährliche Werte gereinigt werden kann. Standard ist die Ableitung über Dach (senkrechter Ausblas): Durch thermischen Auftrieb und die vertikale Anordnung wird die Abluft ausreichend verdünnt, und ein Wiedereintritt in Fenster, Türen oder Zuluftöffnungen wird vermieden. Außerdem muss die Abluft permanent erfolgen – auch außerhalb der Betriebszeiten, damit nichts entweicht.

Die DIN 1946-7 regelt die Raumlufttechnik für Laboratorien. Die Anlage ist so auszulegen, dass pro Quadratmeter Laborgrundfläche ein Abluftvolumenstrom von mindestens 25 m³/h nicht unterschritten wird; bei Arbeiten mit sehr gefährlichen Substanzen entsprechend mehr. Damit Gefahrstoffe nicht in benachbarte Bereiche wandern, wird das Labor zudem im Unterdruck zur Umgebung gehalten. Im Container heißt das konkret: ein Abluftsystem mit Dachaustritt, eine darauf abgestimmte Zuluft-Nachströmung, eine Unterdruckhaltung und – je nach Anforderung – ein redundanter Ventilator, damit der Schutz auch bei Ausfall nicht zusammenbricht. Brandschutzklappen in den Abluftkanälen und die Abstimmung mit dem Brandschutzkonzept gehören dazu; das vertiefen wir im Beitrag zum Brandschutz im Laborcontainer.

Prüfung und Betrieb: TRGS 526, jährlich, befähigte Person

Ein Abzug ist kein „einbauen und vergessen“-Gerät. Nach TRGS 526 (Abschnitt 7.3) und der inhaltsgleichen DGUV Information 213-850 müssen Abzüge regelmäßig gewartet, ihre Funktionsfähigkeit geprüft und das Ergebnis dokumentiert werden – mindestens einmal jährlich durch eine befähigte Person. Übergeordnet verlangt die Gefahrstoffverordnung, dass der Arbeitgeber die Wirksamkeit technischer Schutzmaßnahmen mindestens jedes dritte Jahr überprüft; Art, Umfang und Fristen legt er auf Basis der Gefährdungsbeurteilung fest und dokumentiert sie.

Geprüft werden insbesondere die Einströmgeschwindigkeit beziehungsweise der Volumenstrom, die Funktion der Strömungsüberwachung und des Alarmgebers, die Frontschiebermechanik und der bauliche Zustand. Bei VAV-Abzügen kommt die jährliche Prüfung der Regelstrecke nach Teil 6 hinzu. Hier verläuft die klare Trennlinie: Wir liefern den Abzug betriebsbereit, inklusive Inbetriebnahmeprüfung – die wiederkehrende jährliche Prüfung und die Gefährdungsbeurteilung organisiert der Betreiber. Diese Aufgabenverteilung benennen wir von Anfang an, damit keine Lücke entsteht.

Fazit: Der Abzug ist ein Systembauteil, kein Möbelstück

Ein Laborabzug schützt nur, wenn alles zusammenpasst: ein baumustergeprüftes Gerät mit nachgewiesenem Rückhaltevermögen, eine Lüftung, die die nötige Luft auch nachliefert, eine Abluftführung über Dach ohne Umluft, eine VAV-Regelung, die den Energiehunger bändigt, und eine wiederkehrende Prüfung, die die Funktion über Jahre sichert. Der Abzug ist damit kein Möbelstück, das man irgendwo hinstellt, sondern ein Systembauteil, das von der ersten Planungsphase an mitgedacht werden muss – im Containerlabor mehr noch als im klassischen Bau, weil hier Fläche und Anschlussleistung knapp sind.

Weil unsere Laborcontainer ab Werk Albstadt mit abgestimmter Lüftungstechnik, Dachaustritt, Zuluft-Kompensation und vorbereiteten Medienanschlüssen geliefert werden, lässt sich die Abzugstechnik sauber integrieren – mit dokumentierter Inbetriebnahme und einer klaren Verantwortungskette. Unsere Planungs- und Engineering-Leistung umfasst die Auslegung von Abzügen, Abluft und Raumlufttechnik aus einer Hand. Wie der gesamte Weg von der Idee bis zur Übergabe abläuft, zeigt der Beitrag zum Projektablauf.
